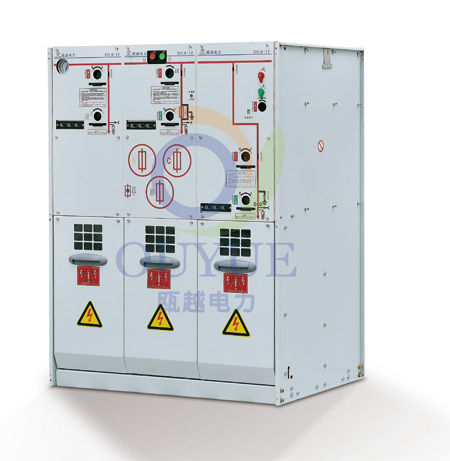

OYH(L)8-12 630/20 SF6 全絕緣金屬封閉緊湊型開關設備

標準規格說明

OYH(L)8-12 系列 SF6 全絕緣全封閉緊湊型環網柜（以下簡稱充氣柜）適用于三相交流 50Hz，額定電壓 12kV 的配電系統中，作分合負荷電流、過載電流、關合短路之用，也可開斷空載變壓器、一定距離架空線路、電纜線路和電容器組等容性負載，在電力系統中起電能的分配、控制和保護作用。OYH(L)8-12 采用全密封結構，所有一次帶電體均密封在不銹鋼板焊接成的氣室內，防護等級達 IP67。可適應潮濕多鹽霧，諸如洪水、重污染等各種惡劣環境條件，運行安全、可靠性高的多回路環網開關設備。廣泛應用于工業園區、街道、機場、居住小區、繁華商業中心等，是配網自動化的理想設備。還用于：緊湊型箱式變電站、電纜分支箱、開閉所、風力發電站、地鐵與隧道等。

OYH(L)8-12 有多個模塊，可根據用戶要求進行不同的組合，提供多種組合方式適應絕大多數需要環網單元的場合。在一個 SF6 氣室中，最多可以配置 6 個模。
當模塊超過 6 個時，可采用擴展母線將關柜連接起來。

OYH(L)8-12 可用的模塊有：
C—負荷開關模塊
De —帶接地刀的電纜連接模塊
Ｄ—不帶接地刀的電纜連接模塊
F—負荷開關熔斷器組合電器模塊
V—真空斷路器模塊
SL—母線分段開關模塊 ( 負荷開關 )
SV—母線分段開關模塊 ( 真空開關 )
SV 總是跟母線提升模塊在一起
BE—母線接地模塊
M—表計模塊

產品結構特點
1、全密封全絕緣設計：OYH(L)8-12 所有帶電部位均密封在一個由 304 不銹鋼板焊接而成的箱體內，箱體內充有工作壓力為 1.4bar 的 SF6 氣體，防護等級為 IP67。可安裝在潮濕、粉塵污染大的地區，特別適合礦山、箱式變電站和任何由于空氣污染易引發表面閃絡的場所。產品安裝了符合 DIN47636 標準套管，通過全絕緣、全密封、帶屏蔽的電纜接頭與電纜連接。

2、高可靠性和人身安全：所有帶電部分密封在 SF6 氣室中；氣室具有可靠的泄壓通道，通過了 20kA/0.5s 的內部故障燃弧試驗；負荷開關和接地開關為三工位開關，簡化了相互間的聯鎖。電纜室蓋板與負荷開關之間具有可靠的機械聯鎖，有效防止誤入帶電間隔。

3、免維護與長的壽命周期：產品的設計使用壽命周期為 30 年，在產品壽命周期內，主開關均無需進行維護。產品的年漏氣率≤ 0.1%。

4、結構緊湊：除了空氣絕緣的計量柜及 PT 柜外，所有的模塊都只有 325mm 寬。所有單元的電纜聯接套管對地高度一致，方便了現場施工。

5、OYH(L)8-12 可配置智能控制裝置（可選），提供有效的保護、遙控和監測系統，并支持配電系統的自動化。

6、OYH(L)8-12 對變壓器提供了兩種保護方式：負荷開關熔斷器組合電器和具有繼電保護的斷路器。負荷開關熔斷器組合電器用于 1600kVA 及以下變壓器，而具有繼電器的斷路器可用于各種容量的變壓器保護。

7、環境保護：OYH(L)8-12 的開發不僅從產品本身，更包括從生產過程到開關的終身運行的環保。所有材料均選取有利于環保的材料，采用零泄漏的清潔工藝，產品終身密封，產品壽命周期結束后 90% － 95% 的材料是可以回收的。

使用環境條件
1、環境溫度：-40℃～ +40℃（低于 -30℃由用戶與制造商協商）
2、海拔高度：≤ 2500 米（超過 2500 米由用戶與制造商協商）
3、最大平均相對濕度：24 小時平均值≤ 95％，月平均值≤ 90％。
4、地震烈度 : 不超過 8 度。
5、無火災、爆炸、化學腐蝕及經常性劇烈振動的場所。

單間隔外形尺寸：寬 325* 深 751* 高 1336
